Versickerungsmulde – Abbildungen

Querschnitt Versickerungsmulde

Prinzip einer Versickerungsmulde mit einer Oberbodenschicht von 30 cm. Oberirdischer Zulauf über eine Rinne. Versickerung in den Untergrund mit Abstand zum Grundwasser.

Bemaßung einer Versickerungsmulde

Die Kürzelbezeichnungen gelten ähnlich für die Breite (BM, BMR, BMB).

  • LM = Länge (Bemessungslänge)
  • LMR = Länge am oberen Muldenrand
  • LMB = Länge an der Basis
  • tM = Tiefe der Mulde (mindestens zM aus der Bemessung, i.d.R. max. 30 cm)
  • TA = Tiefe für Aushub (i.d.R. 60 cm)

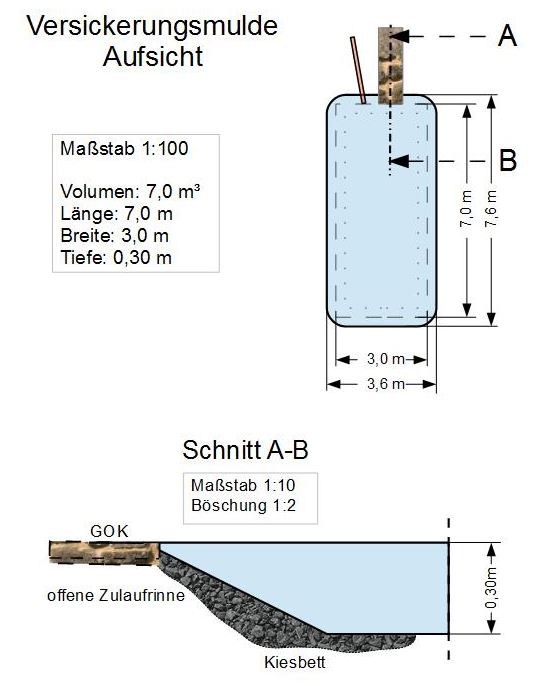

Versickerungsmulde in Aufsicht und Schnitt mit Bemaßung

Der Zulauf erfolgt über eine offene Rinne (Detailzeichnung Beispiel)

Standortwahl

Mögliche Lage einer Versickerungsmulde mit unterirdischer Zuleitung unter Beachtung von Abständen (Beispiel).

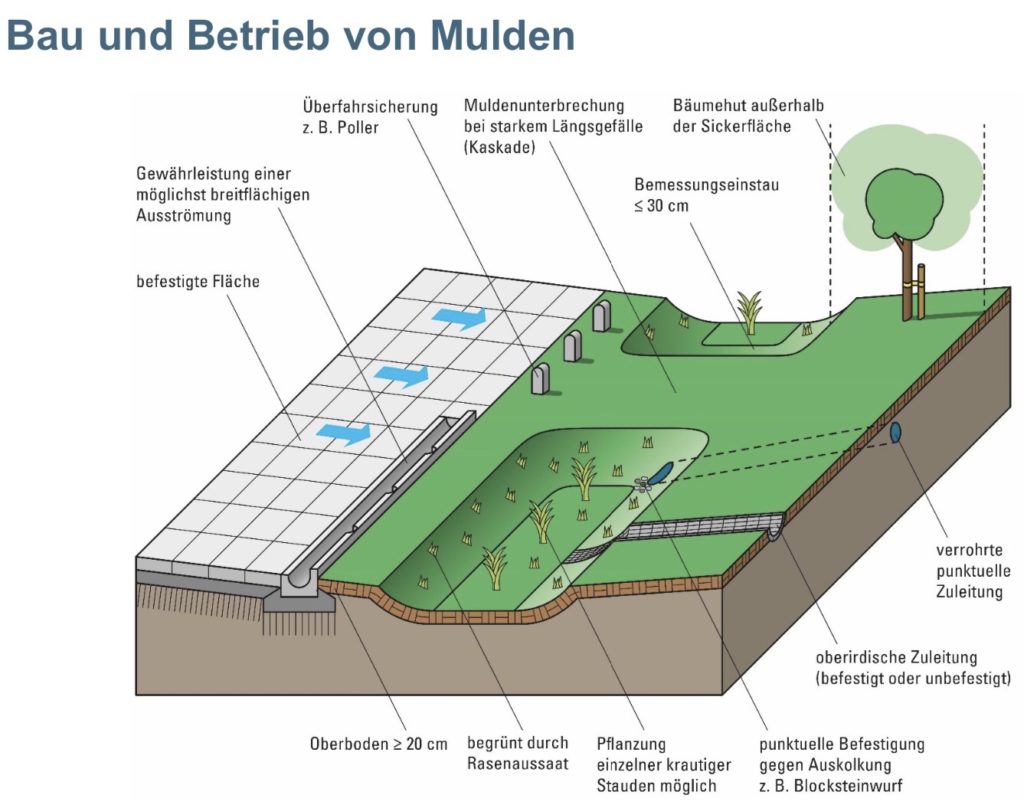

Bau und Betrieb von Versickerungsmulden

Hinweise rund um die Versickerungsmulde. Hier ein Schaubild mit Hinweisen.

Bild aus: LfU Bayern, Ref. 67, S. 13 (Arbeitsblatt DWA-A 138, Anwendung bei der Regenwasserbewirtschaftung in Bayern)
