Bemessung einer Muldenversickerung

Ein Beispiel für die Bemessung einer Versickerungsmulde nach DWA-A 138-1

Für die Bemessung einer Versickerungsmulde sind einige Eingangsdaten erforderlich, wie Größe, Neigung und Material der Dachfläche, Starkregen-Niederschlagsreihen am Ort (Regenspenden nach KOSTRA) sowie die Bodendurchlässigkeit (kf-Wert).

Durchgeführt wird die Bemessung nach den Vorgaben im DWA-Regelwerk Arbeitsblatt DWA-A 138-1.

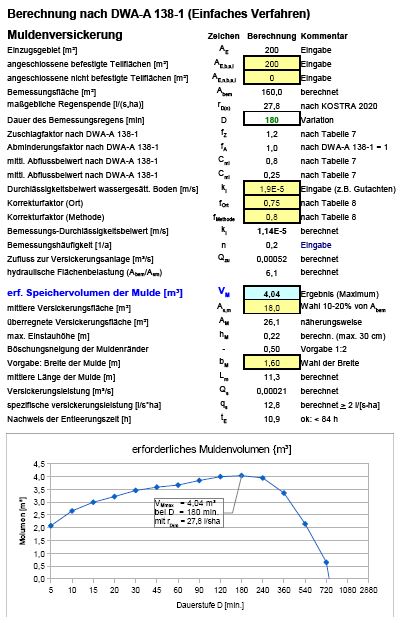

Die Abbildung zeigt das Ergebnis der automatisierten Tabellenberechnung nach DWA-A 138-1. Zu Vergleichszwecken wurden die Abmessungen der Versickerungsmulde als langgestrecktes Rechteck gewählt, wie sie auch für das Mulden-Rigolen-Element passen.

Dimensionierung einer Versickerungsmulde (auch für Mu-Ri-Element)

Grundlagen und Annahmen (Beispiel AE = 200 m²)

  • angeschlossene Dachfläche AE = 200 m²
  • mittlerer Abflussbeiwert (Ziegeldach) Cm = 0,80
  • Regenhäufigkeit n = 0,2/a
  • Regendauer D = 180 min
  • maßgebende Regenspende r180(0,2) = 27,8 l/(s*ha)
  • Zuschlagfaktor fz = 1,2
  • kf-Wert des Bodens kf,M = 1,9*10-5 m/s
  • Bemessungs-Durchlässigkeitsbeiwert ki = 1,14*10-5 m/s
  • max. Mulden-Einstauhöhe hM = 0,30 m

Ergebnis der Bemessung nach DWA-A 138-1

  • undurchlässige Bemessungsfläche ABem = 160 m²
  • erf. Speichervolumen der Mulde VM = 4,04 m³
  • mittl. erforderl. Versickerungsfläche As,m = 18,0 m²
  • Einstauhöhe hM = 0,22 m
  • Zufluss zur Versickerungsanlage Qzu = 5,2 l/s
  • Versickerungsleistung Qs = 2,1 l/s
  • spezifische Versickerungsleistung qs = 12,8 l/(s*ha)
  • Nachweis der Entleerungszeit tE = 10,9 h

Abmessungen der Versickerungsmulde

  • Länge (Rand) LM = 11,3 m (L = 11,9 m)
  • Breite (Rand) BM = 1,6 m (B = 2,2 m)
  • Tiefe TM = 0,30 m
  • Randböschungen 1 : 2 (oder flacher)
  • Flächenbedarf As,max = 26,2 m²
  • max. Speichervolumen VM = 5,42 m³

Wie Sie eine Versickerungsmulde herstellen, Größe, Berechnung, Voraussetzungen, das alles erfahren Sie in meinem eBook Regenwasserversickerung Teil 1.

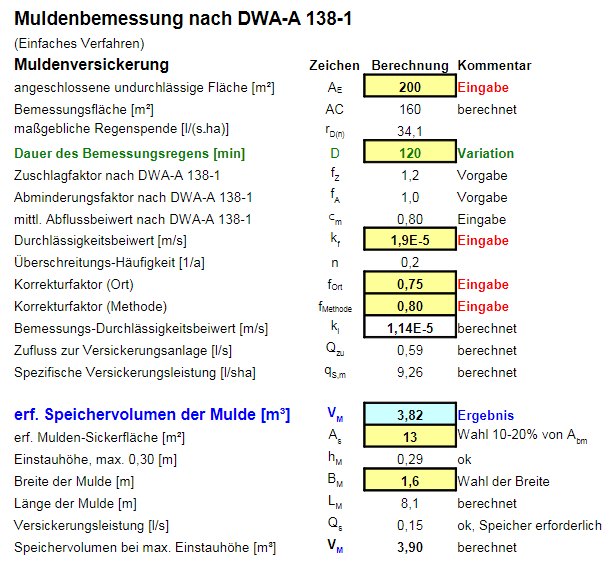

In meinem Video zur Dimensionierung einer Versickerungsmulde sehen Sie, wie Sie selbst die automatisierte Berechnung der Versickerungsmulde mit einem Tabellenprogramm vornehmen (Die Muldenabmessungen sind verändert).

Ein Kostenbeispiel für den Selbstbau sehen Sie auf der Seite Kosten einer Versickerungsmulde.
